一.引子

关于客厅家庭影院布线的问题，经常有人问到，很多细节小问题前期忽略了，就会导致后面巨大的麻烦。一遍一遍地说确实有点心累，这里我根据个人经验整理一下，希望对准备装家庭影院的你有所帮助，如有疑问，可以加老蜗牛个人QQ或者微信：。

一个家庭影院的组建流程是这样的：首先确定好整体设备方案，最好自己做个表格，详细把所有设备列出来，一目了然，当然装修周期一般比较长，小户型短则三四个月，大别墅多则两三年，投影机、功放这种电子产品每年都会出升级换代新款，不过一般尺寸、投影距离等常规参数一般是不会有太大变动的。

如果实在没办法确定整体配置方案，那么也要把以下几个关键问题确定下来：多少声道(最少的5.1到目前民用最高的7.2.4)，音箱尺寸和安装方式(入墙?壁挂?外摆?)，幕布尺寸和安装方式(电动幕一般在吊顶留槽，预留电源)，投影机投射比(关系到投影机安装位置)，未来功能扩展(增加游戏机、智能控制)等等。

方案大体确定下来以后，就可以定点位了，确定好位置以后开槽布线，如果是嵌入式音箱，还需要做好底盒背箱，固定在墙里，关于底盒可以看下之前的帖子：《家庭影院嵌入式音箱背箱底盒怎么做》。

二.水电改造前家庭影院预埋建议准备材料：

1) 音箱线(喇叭线);

2) HDMI高清视频线;

3) 同轴信号线(低音炮线);

4)六类网线;

5)三色4-6平方电源线。

三.定点位建议：

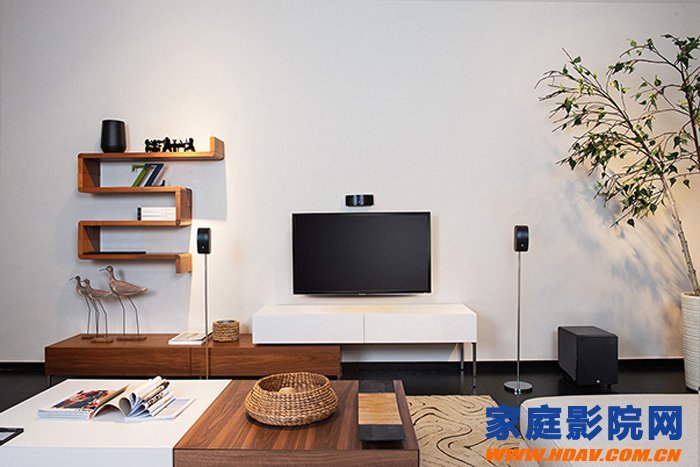

首先是设备柜，一般也就是电视柜了，通常放在幕布下面，播放器，功放等设备都会放在这里。

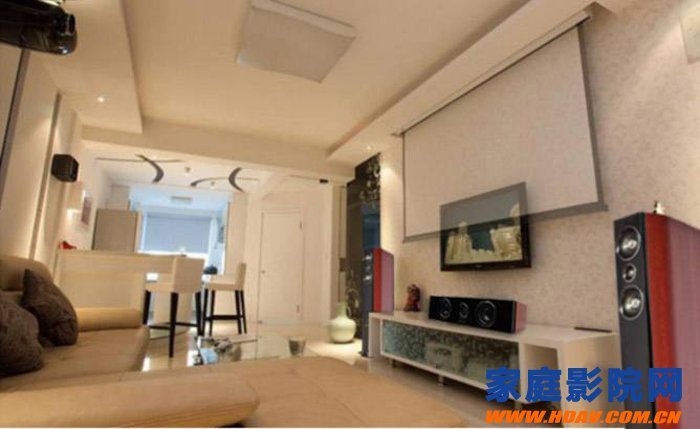

然后是幕布尺寸，根据前面的设备方案确定吊装电动幕还是挂墙的框架幕，如果是电动幕，就要根据幕布尺寸确定幕布槽大小，并在幕布槽里预留电源插座(根据老蜗牛个人经验，大部分都是在左侧，当然不是绝对的，还是要根据具体品牌和型号)。

以100寸电动幕布吊顶安装为例，幕布槽处吊顶木板加固，幕布左侧留五孔电源插座，幕布槽一般长度要至少达到幕布盒总长度加上0.3米，宽度和深度为0.15米即可，如果后面还装了平板电视的话，建议幕布槽距离电视墙0.1-0.2米。

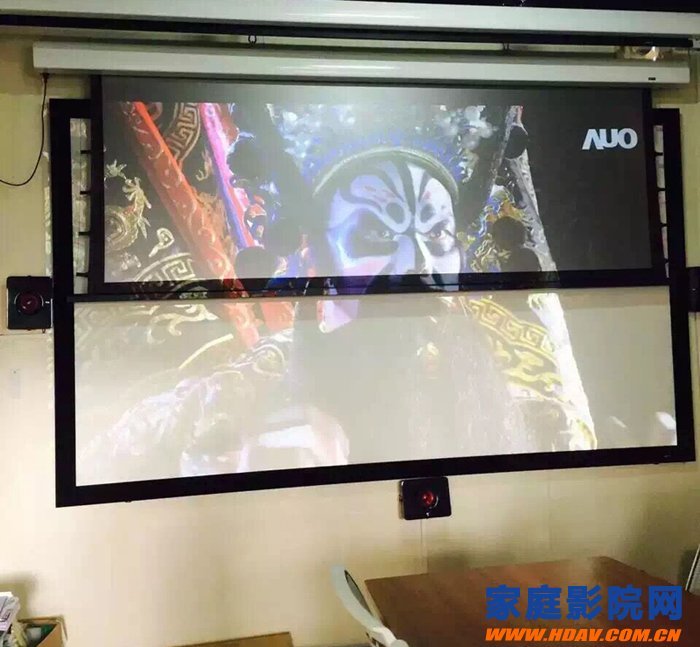

如果预算充足，用传统投影机搭配长焦抗光幕是个不错的方案，基本可以取代平板电视机，画面大，不拉窗帘的情况下画质相对普通白幕要好得多，不伤眼，适合家里有孩子的情况使用。幕布定点位一般就是电视墙的左右正中间，高度是幕布下沿距地面0.6米左右。

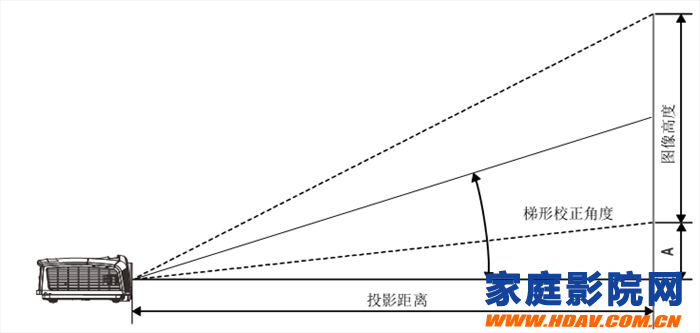

接着根据投影机的投射比和幕布尺寸，确定投影机预留HDMI线和五孔电源插座的位置，值得注意的是，一般投影机官方给出的投影距离是投影机镜头到幕布的距离，如果你把线恰好埋在最短投影距离位置，那肯定投不满幕布了。

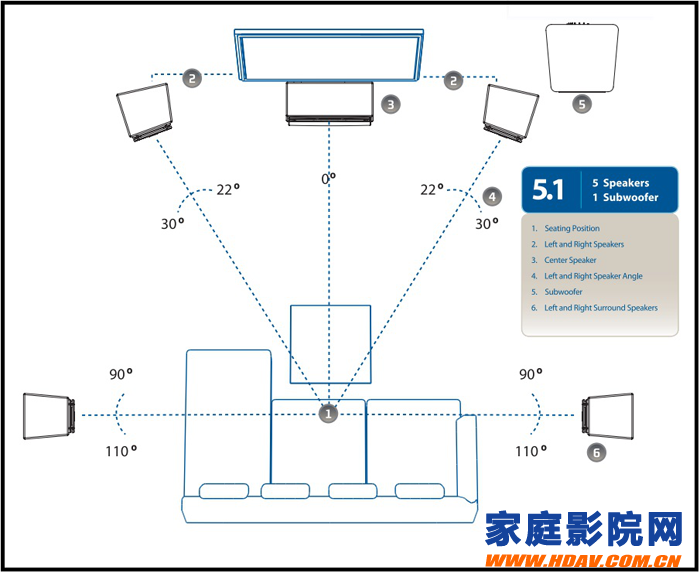

5.1家庭影院音响系统中一般会把环绕音箱挂着沙发两侧，与中置音箱成90~110度方向，这样可以带来更为准确的声像定位，而因为客厅环境限制，沙发两侧一般都是餐厅过道和阳台窗帘，导致沙发两侧没有位置挂环绕音箱，只能挂在后墙上，尽量向两侧拉开距离，但是也不宜装在墙角，建议距离侧墙至少0.5米以上(当然具体情况具体分析)。

至于环绕音箱的高度，通常建议高于坐在沙发上人耳0.6米左右，也就是距地面1.8米左右，这样做的目的，就是为了加大环绕音箱距离，避免聆听位距离其中一只环绕音箱过近，导致破坏声场的均衡度，包围感自然会劣化。在这种沙发靠墙的客厅影院环境下，老蜗牛个人推荐偶极式音箱或双向发声环绕音箱，效果更理想。

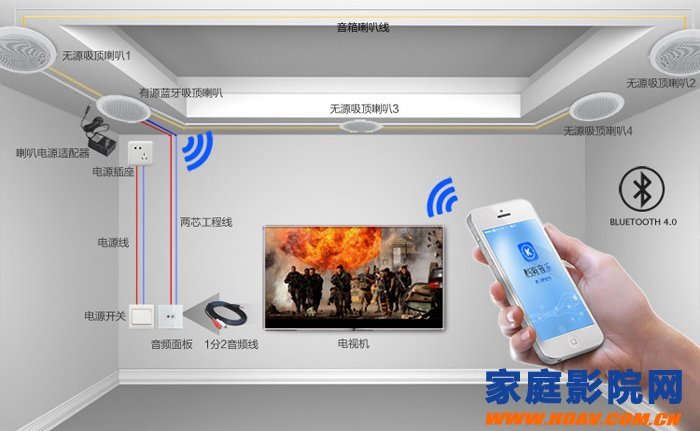

目前有很多人考虑用吸顶式喇叭做环绕音箱，老蜗牛个人不太推荐这种做法，不过有时候为了家里领导的美观度第一，声音第二原则，倒也是一种妥协的办法，这种情况下，也尽量用声音指向可调的音箱家庭影院布线，效果会更理想些，至于前置音箱也吸顶的做法，我觉得基本就是乱搞了，不太可取，原因我在之前的帖子里都说过，这里就不重复了。

两只前置音箱建议装在幕布两侧的中间高度，或与聆听位耳朵齐平(1.2米左右)，避免距离吊顶或地面太近造成声染色，另外还可以提升声像定位准确性。

至于中置音箱，在幕布上面或者下面都可以，各自的好处之前说过了，不再细表。一般如果是电动幕的话，模板上面就不方便装中置音箱了，通常会把中置音箱放在电视柜上(这种情况中置音箱就不需要预埋线了，或者埋线高度在0.6米左右，这里要考虑电视柜的高度，不要被挡住)，即幕布下面，这样的好处就是方便安装维护和折腾升级。

当然也有用框架幕或者电视的情况，把中置音箱挂在幕布上面的，当然如果音箱太重就不太好操作了，挂不住掉下来砸坏了电视柜可没人赔，小型壁挂音箱是完全可以的，这样相对摆在电视柜上，声场开阔度会有很大提升，尤其是小口径音箱，挂墙使用声音中低频会更厚实一些。

低音炮一般就是放在电视柜两侧了，注意事项就是尽量避开墙角(低音炮放墙角会激发所有房间模式家庭影院布线，说白了就是驻波会更严重)，至于全景声5.1.2或者5.2.4，可以参考老蜗牛之前的帖子《杜比全景声天空喇叭到底怎么摆？》，为什么不说7.1.2或者7.2.4?客厅环境不合适，除非沙发不靠墙。

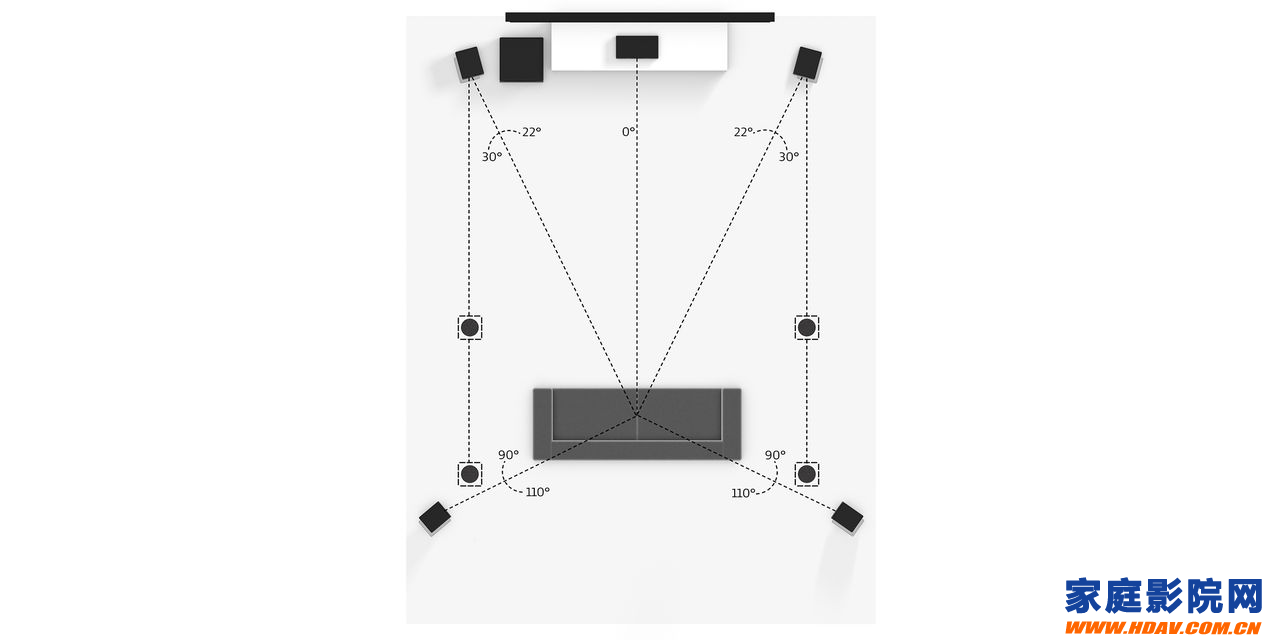

杜比全景声 (Dolby Atmos) 5.1.2 家庭影院扬声器布置

四.布线注意事项及建议：

1、关于电源，建议功放位置和投影机位置分别从总电箱单独拉一条回路，一方面保证功率充沛，另外可以避免家里其他电器设备干扰。因为传输能量的强电线路会产生较强的电磁干扰，而音箱线、HDMI线这种弱电信号线传输的是至关重要的信号数据，容易受干扰，所以一般要求强弱电之间至少距离0.5米，如果在走线过程中有交叉，应该用金属过桥管或者铝箔包一下，起到屏蔽作用。

2、确定好所有设备点位，就可以开槽布线了。一般建议在音箱、投影机位置出线预留1米出来，低音炮位置最好能留2米，方便移动调整炮位避开驻波;设备柜这边所有出线预留1-2米，方便以后设备维护，不然线短了以后想把功放机拖出来就比较蛋疼了，这里老蜗牛建议你一定要认真叮嘱工长，或者亲临现场监工，因为我遇到过很多这种情况，线留得参次不齐，很是头疼。

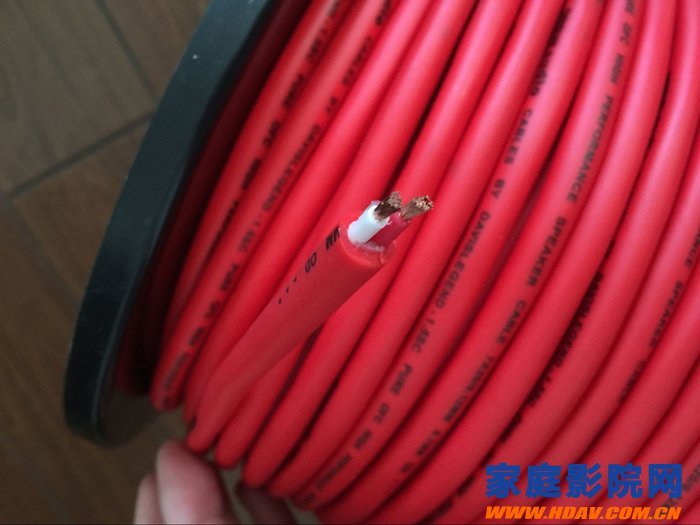

3、音箱线一般建议用300芯或者1.5平方以上的无氧铜线材，PVC 25管子预埋即可，另外就是如果音箱壁挂安装，最好在音箱位置预留86底盒(不用问我这是什么东西，电工都知道)，后期安装音箱时多余的线可以塞进去，如果音箱暂时不装的话也可以用白板盖起来，更美观。

4、关于HDMI高清线，HDMI线建议预埋两条，用PVC 50管走大弯，因为HDMI线非常脆弱，线又粗又硬，一旦埋进墙里很难抽出来更换，所以留一条备用很有必要。另外就是如果考虑以后加装智能控制系统，还需要预埋一条六类网线，这个不是用来上网的，用来传输232协议。

穿管穿墙布线时忌拽着HDMI线插头用力拉扯，很容易坏;埋管穿线时一定要及时保护好插头，用防水胶带缠好，避免进灰和水，穿线后用袋子装起来;有方向性的HDMI线(喇叭线、音频信号线也要注意，一般线身上有类似箭头样的标志)注意别搞错方向，方向为从功放端到投影机或显示器端;HDMI线插拔时一定要关掉设备断电，避免烧坏线材或设备，切记。

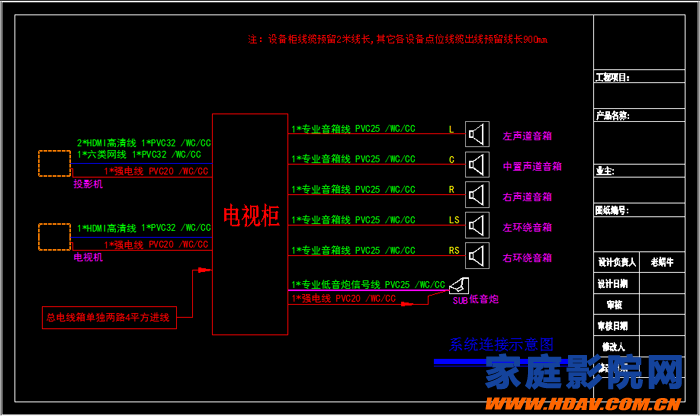

五.常规客厅影院系统连接参考图
